Цівка для зброї: конструкція, різновиди та критерії вибору

Цівка – це елемент конструкції стрілецької зброї, розташований під стволом або навколо його передньої частини. Вона забезпечує зручне утримання зброї, допомагає захистити руки від контакту з нагрітими деталями та в сучасних конструкціях слугує основою для встановлення додаткового обладнання. Залежно від конструкції вона також захищає розташовані під нею компоненти від механічних пошкоджень. Наприклад, у настанові з експлуатації M16/M16A1 армії США окремо наголошено, що зняття цівки відкриває газову трубку, пошкодження якої може порушити роботу зброї. Це підкреслює, що цівка виконує не лише роль опори для руки, а й захисну функцію.

Цівка автомата може бути простою дерев'яною чи полімерною деталлю або модульною конструкцією з алюмінію та композитних матеріалів. Від її форми, маси, способу кріплення й сумісності з конкретною платформою залежать ергономіка та можливості оснащення зброї.

У цьому матеріалі розглянемо, що таке цівка, які конструкції використовують у сучасній зброї, чим відрізняються M-LOK, KeyMod і Picatinny та на що звертати увагу під час вибору.

Що таке цівка та для чого вона потрібна

Цівка – це деталь, за яку утримують передню частину зброї. У російськомовних джерелах її називають “цевье”, а у англомовній технічній термінології використовують слова handguard або fore-end. Конкретне виконання залежить від конструкції зброї.

Цівка виконує кілька функцій:

• Захист рук від нагрітих деталей. Під час стрільби ствол та інші компоненти можуть нагріватися. Цівка створює поверхню для утримання, яка відокремлює руки від цих деталей. У деяких моделях додатковий захист забезпечують теплозахисні екрани;

• Зручність утримання. Форма, діаметр і текстура поверхні впливають на комфорт хвату. Занадто товста або незручна цівка може ускладнювати утримання зброї, тоді як вдала геометрія допомагає краще контролювати її положення;

• Встановлення аксесуарів. Сучасні модульні конструкції можуть мати інтерфейси для сумісних ліхтарів, передніх руків'їв, антабок та інших пристроїв. Це дає змогу адаптувати оснащення до конкретних потреб;

• Збереження конструктивної сумісності. Цівка має відповідати моделі зброї, її кріпленням та іншим конструктивним особливостям. Зовнішня схожість двох деталей не гарантує їхньої взаємозамінності.

Отже, цівка – не просто декоративна накладка. Її конструкція впливає на зручність користування зброєю, тепловий захист рук і можливість встановлення додаткового обладнання.

Основні види цівок

Цівки класифікують за призначенням, конструкцією, матеріалом та інтерфейсами кріплення. Важливо розуміти, що ці ознаки не виключають одна одну: тактична цівка може бути алюмінієвою, полімерною або карбоновою, а також мати конструкцію Free Float.

Стандартна цівка

Стандартна цівка призначена насамперед для зручного утримання зброї та захисту рук від нагрітих деталей. У традиційних конструкціях її виготовляли з деревини, а з поширенням сучасних матеріалів дедалі частіше почали використовувати полімери.

Прикладом є штатна цівка АК-74. Вона має конструкцію, узгоджену з компонуванням відповідного автомата, і не обов'язково передбачає встановлення додаткового обладнання.

Перевага стандартного рішення – простота. Якщо конструкція відповідає призначенню зброї та не потребує модульного оснащення, відсутність додаткових рейок і прорізів не є недоліком.

Водночас можливості модернізації залежать від конкретної моделі. Якщо потрібні сучасні інтерфейси кріплення, доведеться розглядати сумісну замінну цівку.

Тактична цівка

Тактична цівка призначена для конструкцій, у яких передбачено встановлення додаткових аксесуарів або зміну конфігурації оснащення. Залежно від моделі вона може мати рейки Picatinny, прорізи M-LOK чи KeyMod, а також текстуровану поверхню або додаткові накладки.

Такі цівки виготовляють з алюмінієвих сплавів, армованих полімерів та композитів. Кожен матеріал має власні характеристики, тому назва “тактична” не визначає ані конкретної маси, ані рівня міцності виробу.

Наприклад, полімерна цівка з модульними прорізами може бути легшою за певну металеву модель, але порівняння потрібно проводити за характеристиками конкретних виробів. На масу впливають не тільки матеріал, а й довжина, товщина стінок, конструкція кріплень та наявність додаткових деталей.

Цівка Free Float – що означає вільновивішена конструкція

Free Float, або вільновивішена цівка, – це конструкція, за якої цівка не контактує зі стволом і кріпиться так, щоб мінімізувати передавання зовнішніх навантажень на нього.

У традиційних конструкціях зовнішній тиск на цівку за певних умов може передаватися на ствол через точки контакту. У вільновивішеній системі такий вплив зменшується, що може сприяти стабільності результатів стрільби.

Однак Free Float не гарантує автоматичного підвищення точності. Результат залежить також від характеристик ствола, боєприпасів, якості виготовлення, кріплення та інших чинників.

Термін free float handguard особливо часто зустрічається в описах сучасних цівок для AR-15. Конструкції для сімейства АК також можуть мати різні принципи кріплення, але їхня сумісність визначається конкретною моделлю зброї.

Free Float – це характеристика способу встановлення цівки, а не назва матеріалу чи системи кріплення аксесуарів. Наприклад, вільновивішена цівка може бути виготовлена з алюмінію та мати інтерфейс M-LOK.

З яких матеріалів виготовляють цівки

Матеріал впливає на масу, жорсткість, теплопровідність і стійкість до механічних навантажень. Проте оцінювати цівку лише за матеріалом неправильно: важливі також її конструкція, якість виготовлення та умови експлуатації.

Алюмінієві цівки

Алюмінієві сплави широко використовують для виготовлення сучасних модульних цівок. Вони дають змогу створювати жорсткі конструкції з прорізами для кріплення аксесуарів, зберігаючи помірну масу порівняно з багатьма іншими металевими рішеннями.

Водночас алюміній має високу теплопровідність. Під час інтенсивної стрільби металева цівка може нагріватися, а відчутна температура поверхні залежатиме від конструкції та умов використання.

Переваги алюмінієвих моделей особливо помітні там, де важливі жорсткість конструкції та можливість використання модульних кріплень. Але не кожна алюмінієва цівка буде легшою або довговічнішою за полімерний аналог: це визначається конкретним виробом.

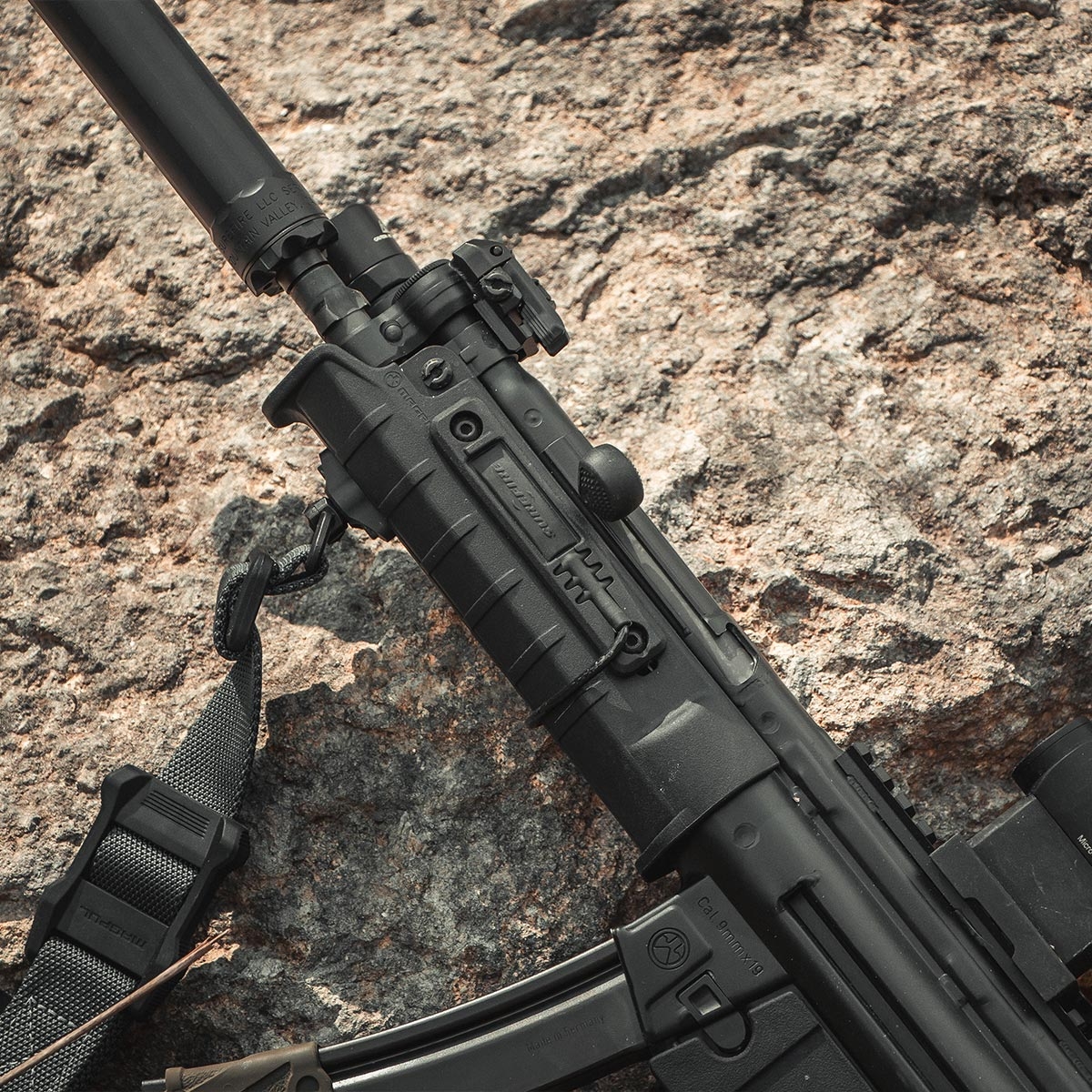

Полімерні цівки

Полімерні цівки виготовляють із синтетичних матеріалів, іноді армованих для підвищення жорсткості. Вони можуть мати невелику масу, зручну текстуру та нижчу теплопровідність порівняно з металом.

Полімер широко застосовують у штатних конструкціях різних платформ. Наприклад, виробник Magpul пропонує цівки серії MOE AK для певних варіантів АК-47, АКМ та АК-74.

У специфікаціях двох моделей цієї серії наведено такі параметри:

1. MOE AK, модель MAG619: довжина до 19,8 см, маса з верхньою накладкою – 221 г.

2. MOE AKM, модель MAG620: довжина до 18,5 см, маса з верхньою накладкою – 210 г.

Це характеристики двох конкретних виробів, а не нормативні значення для всіх полімерних цівок. Вони також не є цілком прямим порівнянням, оскільки моделі розраховані на різні варіанти переднього вузла кріплення. Виробник окремо застерігає, що через відмінності допусків деяких зразків зброї може знадобитися припасування.

Карбонові цівки

Карбонові цівки виготовляють із композитів на основі вуглецевого волокна. Такі матеріали можуть поєднувати високу жорсткість із невеликою масою, тому їх використовують у конструкціях, де важливо зменшити вагу без надмірної втрати жорсткості.

Проте властивості карбону залежать від орієнтації волокон, типу смоли, товщини стінок і конструкції деталі. Композит може добре працювати на одні види навантажень, але бути чутливішим до інших, зокрема локальних ударів.

Запит “карбоновое цевье” трапляється в російськомовних каталогах, але під час вибору варто орієнтуватися не на назву матеріалу, а на характеристики конкретної моделі. Карбон не є універсально кращим за алюміній або полімер у всіх умовах.

Дерев'яні цівки

Дерев'яні цівки характерні для традиційних конструкцій стрілецької зброї, зокрема для класичних варіантів сімейства АК. Деревина має порівняно низьку теплопровідність і може забезпечувати комфортний хват.

Водночас її властивості залежать від породи дерева, способу обробки та умов експлуатації. Волога, пошкодження й тривале перебування в несприятливому середовищі можуть впливати на стан деталі.

Сьогодні дерев'яні цівки залишаються актуальними для відновлення традиційного вигляду зброї та певних конфігурацій, де не потрібна велика кількість сучасних кріплень.

Системи кріплення аксесуарів на цівку

Система кріплення визначає, як саме до цівки приєднують сумісні аксесуари. Найпоширеніші варіанти – Picatinny, M-LOK і KeyMod. Вони відрізняються геометрією та способом фіксації, тому не є взаємозамінними без відповідних адаптерів.

Picatinny

Picatinny – стандартизований рейковий інтерфейс, геометрію якого визначає військовий стандарт MIL-STD-1913. Він використовує поперечні пази, за які фіксуються сумісні кріплення.

Ширина верхньої частини рейки становить приблизно 21,2 мм, а номінальний крок між центрами сусідніх поперечних пазів – близько 10 мм. Саме стандартизація геометрії дає змогу використовувати сумісні аксесуари різних виробників.

Перевага Picatinny – широка сумісність із відповідним обладнанням. Водночас суцільні рейки можуть збільшувати масу та габарити цівки, особливо якщо вони розташовані на поверхнях, де аксесуари фактично не використовуються.

M-LOK

M-LOK – модульна система кріплення, розроблена компанією Magpul. Замість суцільної рейки вона використовує спеціальні прорізи, до яких приєднують сумісні аксесуари або короткі секції рейок Picatinny.

Типовий проріз M-LOK має приблизні розміри 32 × 7 мм, а відстань між сусідніми прорізами становить близько 8 мм. Це орієнтовні параметри інтерфейсу; для виробництва й перевірки сумісності необхідно користуватися технічною документацією системи.

M-LOK дає змогу розміщувати аксесуари в потрібних місцях, не встановлюючи довгі рейки по всій поверхні цівки. Однак сумісність конкретного пристрою потрібно перевіряти: аксесуар із кріпленням Picatinny може потребувати відповідної перехідної рейки.

KeyMod

KeyMod – ще одна система модульного кріплення, що використовує отвори характерної форми. Сумісні аксесуари фіксуються через ці отвори за допомогою відповідних кріпильних елементів.

Як і M-LOK, KeyMod дає змогу встановлювати обладнання в окремих точках і не використовувати суцільну рейку по всій довжині цівки. Проте геометрія цих систем різна, тому кріплення M-LOK не можна автоматично встановити в KeyMod і навпаки.

Особливості цівок для різних платформ зброї

Цівки для різних платформ відрізняються довжиною, формою, способом фіксації та внутрішнім компонуванням. Навіть схожі зовні моделі можуть бути несумісними.

Цівка АК-74, АКМ та АКС-74У

Цівка АК-74 має відповідати конструкції конкретного автомата. У штатних варіантах використовують традиційні конструкції, а сучасні замінні моделі можуть мати полімерний корпус або модульні інтерфейси для аксесуарів.

АКМ належить до того самого сімейства, однак це не означає, що кожна цівка від АК-74 автоматично підходить до нього. Сумісність залежить від геометрії деталей, конструкції вузлів фіксації та конкретного виконання виробу.

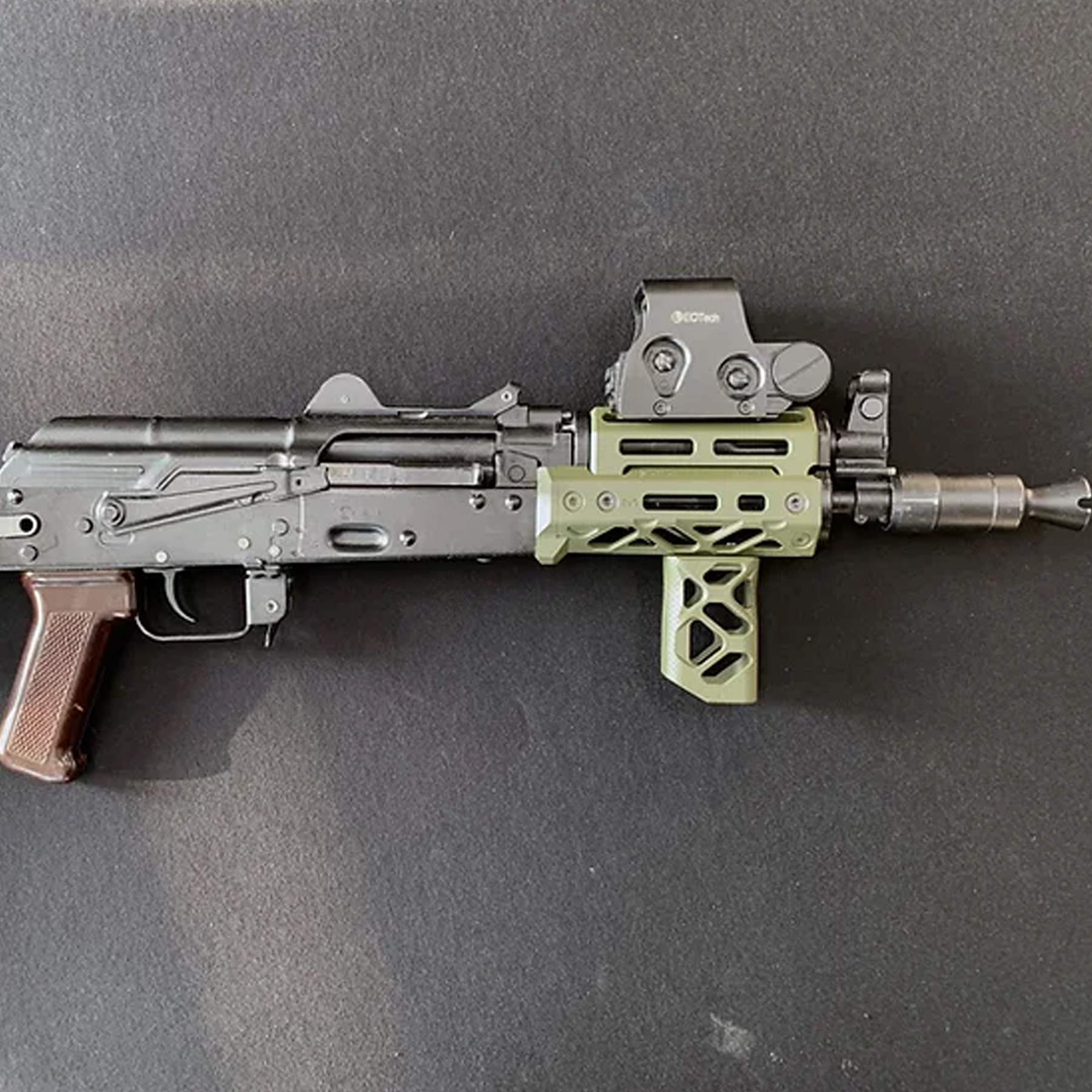

АКС-74У має коротшу конструкцію та відмінності в компонуванні передньої частини зброї. Тому цівку для повнорозмірного АК-74 не можна вважати універсально сумісною з цією моделлю.

Якщо в описі товару зазначено «цевье АК 74» або «цевье АКСУ», потрібно перевіряти, для якої саме модифікації призначений виріб. Наприклад, виробник Magpul заявляє сумісність моделей MOE AK із певними варіантами АК-47, АКМ та АК-74, але окремо виключає з переліку сумісності деякі інші конструкції, зокрема зразки з фрезерованою ствольною коробкою та варіанти Yugo.

Це наочний приклад того, чому назви сімейства зброї недостатньо для підтвердження сумісності.

Цівка для AR-15 та AR-10

AR-15 та AR-10 мають схожі загальні принципи компонування, але відрізняються розмірами та конструктивними параметрами. Цівки для цих платформ не слід вважати взаємозамінними лише через зовнішню схожість.

Для AR-15 поширені модульні цівки з M-LOK, KeyMod або Picatinny, зокрема у виконанні Free Float. Сумісність залежить від конструкції вузла кріплення, гайки ствола, довжини цівки та інших параметрів.

Для AR-10 важливо перевіряти специфікацію виробника, оскільки різні реалізації цієї платформи можуть мати відмінності. Позначення AR-10 саме по собі не гарантує сумісності з будь-якою цівкою, призначеною для іншої моделі цього сімейства.

Як вибрати цівку для зброї

Під час вибору цівки варто починати з перевірки сумісності, а не з матеріалу чи зовнішнього вигляду. Невідповідна деталь може не забезпечувати належного встановлення або не відповідати вимогам виробника:

• Сумісність із моделлю зброї. Перевірте точну модель і модифікацію. Особливо це важливо для сімейства АК, а також AR-15 та AR-10, де зовні подібні конструкції можуть використовувати різні кріплення;

• Довжина та габарити. Цівка має відповідати конструкції зброї. Під час порівняння варто враховувати довжину, ширину, внутрішній простір і сумісність з іншими компонентами;

• Матеріал і маса. Алюміній часто використовують для жорстких модульних конструкцій, полімер – для легких деталей із порівняно низькою теплопровідністю, а карбон – для композитів із високим співвідношенням жорсткості до маси. Деревина залишається варіантом для традиційних конструкцій. Порівнювати слід фактичні характеристики конкретних моделей;

• Тип кріплення аксесуарів. Якщо потрібні аксесуари для Picatinny, M-LOK або KeyMod, заздалегідь перевірте відповідність інтерфейсу. Не варто припускати, що одна система дозволяє безпосередньо встановлювати обладнання іншої;

• Конструкція. Стандартна цівка може задовольняти базові потреби, а тактична – надавати більше можливостей для встановлення сумісних аксесуарів. Free Float варто розглядати як окрему конструктивну характеристику, а не як синонім тактичної цівки;

• Монтаж. Перевірте комплектність, вимоги виробника й те, чи передбачена пряма заміна штатної деталі. Якщо конструкція потребує спеціальних монтажних робіт або втручання в інші вузли зброї, їх слід доручати кваліфікованому фахівцю.

Які аксесуари можна встановити на цівку

Залежно від конструкції та інтерфейсу на цівці можуть встановлюватися сумісні передні руків'я, ліхтарі, кріплення для лазерних цілевказівників, антабки для ременів і захисні накладки.

Для встановлення обладнання потрібне відповідне кріплення. Наприклад, аксесуар із рейковим інтерфейсом Picatinny може потребувати перехідної рейки для встановлення на цівку M-LOK. Перед придбанням варто перевірити, чи підтримує конкретна модель потрібний спосіб монтажу.

Захисні накладки можуть змінювати текстуру поверхні та робити хват комфортнішим. Проте кожен додатковий елемент збільшує масу або габарити, тому варто враховувати реальну потребу в ньому.

Якщо ви підбираєте комплектуючі для своєї платформи, перегляньте асортимент цівок у каталозі військторгу Punisher. Під час вибору звертайте увагу на сумісність із конкретною моделлю зброї, матеріал, конструкцію та тип інтерфейсу.
